玻璃夹层里的雾擦不掉 中空层失效先别砸窗 分清这三种程度再决定

入秋之后，这类咨询多了起来：早上拉开窗帘，发现两层玻璃的中间蒙着一层白雾，伸抹布去擦，擦到的只有里面那面，夹层里那层雾纹丝不动。有人拿吹风机对着玻璃吹，雾散了一会儿又聚回来，以为玻璃"受了潮"，其实这叫中空层失效，是密封系统坏了，跟擦不擦、吹不吹没关系。

先弄明白：中空玻璃靠什么不起雾

中空玻璃不是"真空"玻璃，它是两片玻璃加四周铝隔条围出一个密封腔，腔里装的是干燥空气或者氩气。真正防雾的是两样东西的配合：外围一圈双道密封——内层丁基胶管水汽，外层聚硫胶或硅酮胶扛老化；铝隔条里头填的分子筛干燥剂，负责把渗进来的残余水汽吸干净。

这套系统设计寿命一般在十五年左右，但密封胶的质量和施工水平差异很大，实际用个五到十年就可能出现内雾。水汽一点点渗进去，分子筛吸饱了再也吸不动，腔体里的湿度就上来了，温度一低，雾就凝在玻璃内侧。按国标GB/T 11944的要求，合格的中空玻璃露点要做到零下40度以下，失效的玻璃露点早就回升高位了。

起雾不只是难看，保温正在打七折

很多业主觉得夹层有雾就是影响视线，拖几年再说。实测数据不这么看：中空层失效之后，玻璃的传热系数会从1.8左右劣化到2.8以上，保温性能损失超过三成。冬天窗跟前明显发冷，夏天空调负荷变大，采暖制冷的电费都在悄悄往上走。夹层进灰严重的，隔热和隔声一起滑坡，这个窗户基本就是聋子的耳朵。

三种程度，三种处理方式

轻度：偶发雾气，午后消退

只有清晨或者昼夜温差大的时候腔内起雾，太阳一出来就散了。这说明分子筛到了临界状态，还没彻底罢工。这种情况可以观察着用，一般还能撑一两年，但要有心理准备，它是走下坡路的开始。观察期内可以顺手记录一下起雾的天数和频率，雾天越来越多，就是该动手的信号。

中度：水汽层明显，边缘有水痕

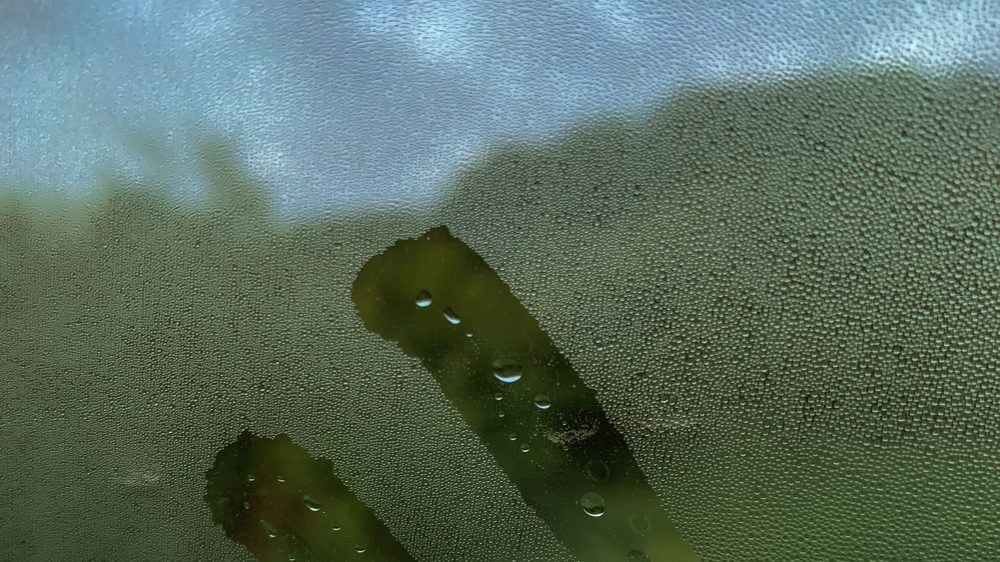

腔内能看出成片的水汽，玻璃边角出现一圈水痕印子，那是分子筛失效后水汽长期滞留留下的。到了这个程度干燥剂已经不管用了，趁早换玻璃，越拖水渍越重，重度之后玻璃内侧会留下彩虹色的水印，换了新玻璃观感也差一截。

重度：进水进灰，颜色发花

腔体里有泥水痕迹、彩虹色水渍甚至霉斑，密封已经彻底破坏。这种玻璃保温性能名存实亡，没有任何修复价值，直接更换。

换玻璃还是换整窗，看框不看玻璃

判断标准很简单：窗框型材有没有变形、五金开合顺不顺、密封胶条有没有硬化开裂、关窗有没有漏风。框体状况良好，只是玻璃先老化的（大多数十年左右的窗户是这个状态），单独换中空玻璃就够了，费用只有整窗的两到三成，也不用动外墙，不破坏墙面防水。

换玻璃时要把参数对齐：原片玻璃的厚度、几玻几腔、隔条规格，有条件可以升级暖边隔条和充氩气，密封寿命和保温都能再上一档。隔条选一体折弯工艺的，四个角没有插角接缝，漏气风险小得多。这里提个醒：原窗若是十年前的产品，原厂型材可能早就停产了，换玻璃前先确认新玻璃的厚度和压条尺寸能配回原框，配不上就得早做整窗的打算。

反过来，如果框体已经变形、开关费劲、胶条一捏就掉渣，那玻璃和框一起换才是省钱——单换玻璃等于给旧框续命，撑不了多久还得二次施工。

这些"修复偏方"，一个都别信

网上有些维修商宣传钻孔注胶、抽湿充填，把雾气"治"回去。这类操作要在玻璃上打孔，钢化玻璃打了孔应力就破坏了，自爆风险直线上升，而且孔洞破坏了原有的密封结构，湿气很快再进去，等于花钱买隐患。吹风机吹、往缝里塞干燥剂，同样只管几天。

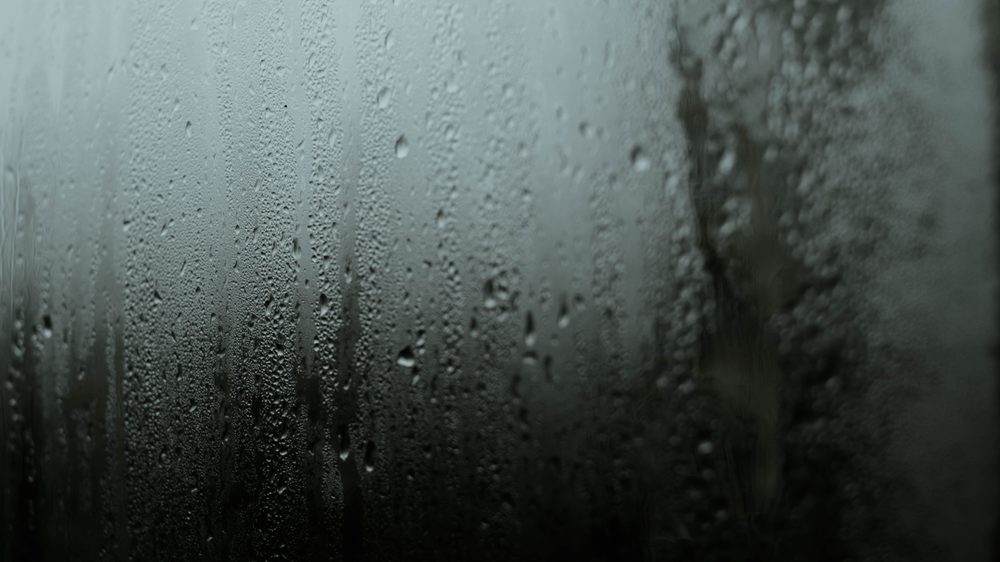

判断方法也给一个最简单的：里外各擦一遍，雾还在的，就是夹层里的，没有例外。
